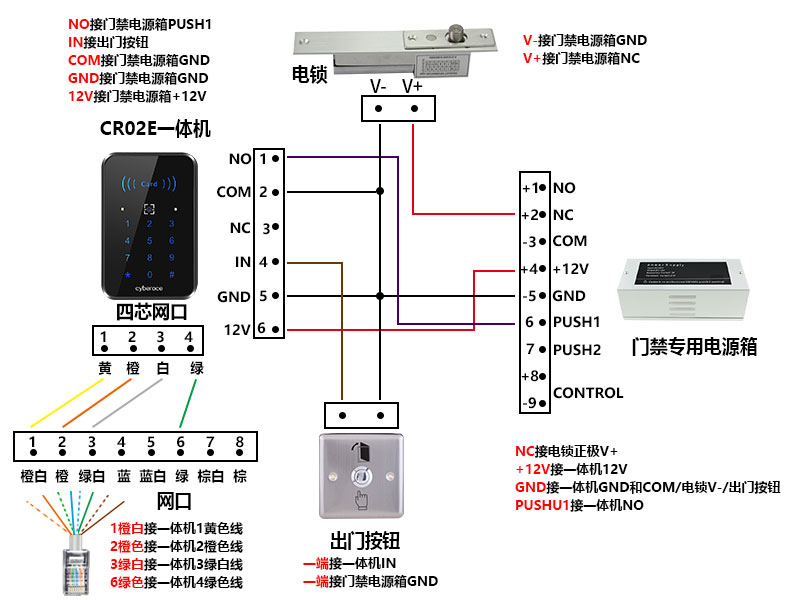

二维码门禁一体机CR02E接线图与视频教程
二维码门禁一体机：
IN1接出门按钮
NO接门禁电源箱PUSH1
COM接门禁电源箱GND
GND接门禁电源箱GND
12V接门禁电源箱+12V
四芯网口：
1黄色线接网口1橙白线
2橙色线接网口2橙色线
3白色线接网口3绿白线
4绿色线接网口6绿色线
门禁专用电源箱：
NC接电锁正极V+
+12V接一体机+12V
GND接一体机GND和COM/电锁V-/出门按钮
PUSHU1接一体机NO
电插锁：
V-接门禁电源箱GND
V+接门禁电源箱NC
出门按钮：
一端接一体机IN1
一端接门禁电源箱GND
