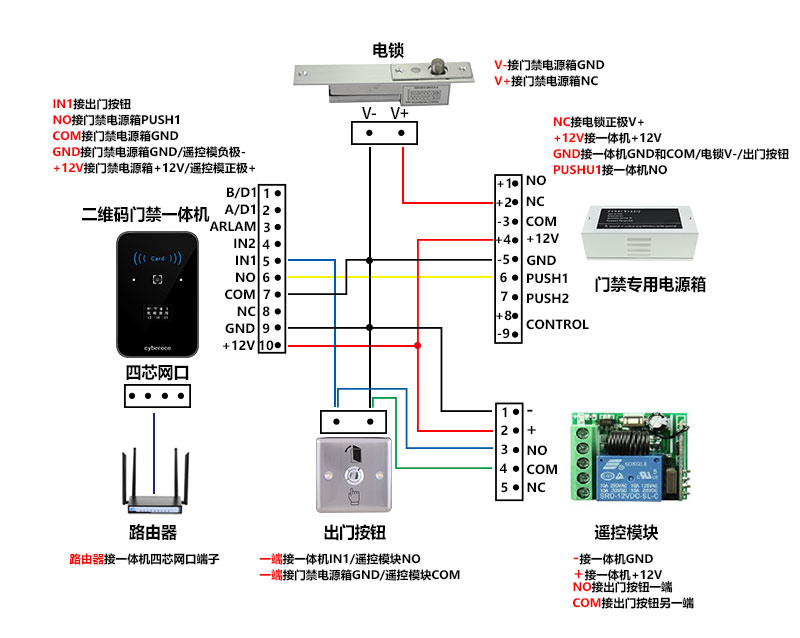

二维码门禁一体机接无线遥控开门模块接线
二维码门禁一体机：
IN1接出门按钮
NO接门禁电源箱PUSH1
COM接门禁电源箱GND
GND接门禁电源箱GND/遥控模负极-
+12V接门禁电源箱+12V/遥控模正极+
四芯网口接路由器
门禁专用电源箱：
NC接电锁正极V+
+12V接一体机+12V
GND接一体机GND和COM/电锁V-/出门按钮
PUSHU1接一体机NO
电插锁：
V-接门禁电源箱GND
V+接门禁电源箱NC
出门按钮：
一端接一体机IN1/遥控模块NO
一端接门禁电源箱GND/遥控模块COM
遥控模块：
-接一体机GND
+接一体机+12V
NO接出门按钮一端
COM接出门按钮另一端
