景区闸机控制板主板接线端口详解

?

?

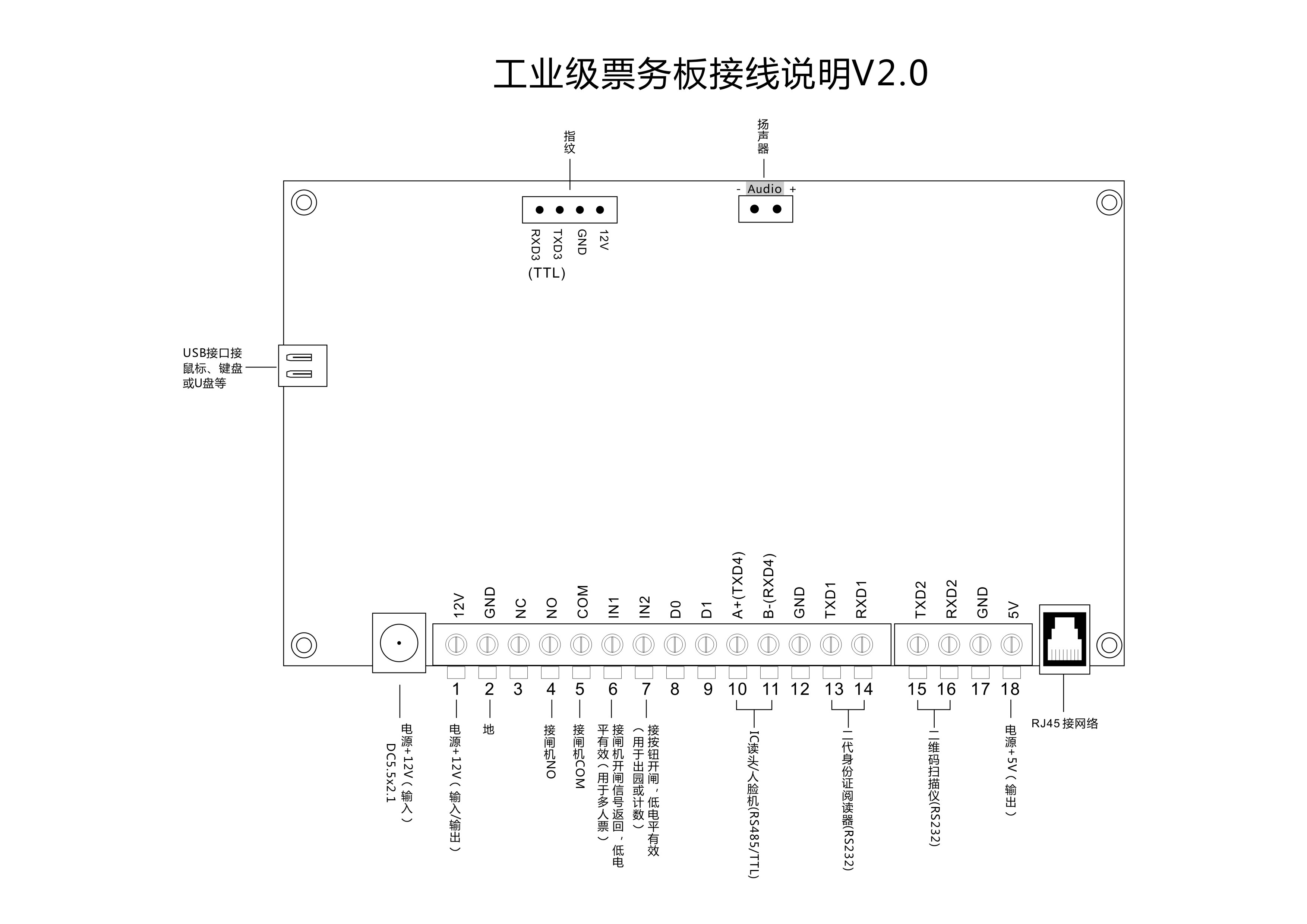

景区闸机控制板接线图上面的扬声器、指纹、USB这三个接口由于是单独的，一般也不会接错，就不细说，我们详细介绍一下集成端口详细作用，为了方便大家更清楚了解各端口，我们把此线路图放大。

?

?

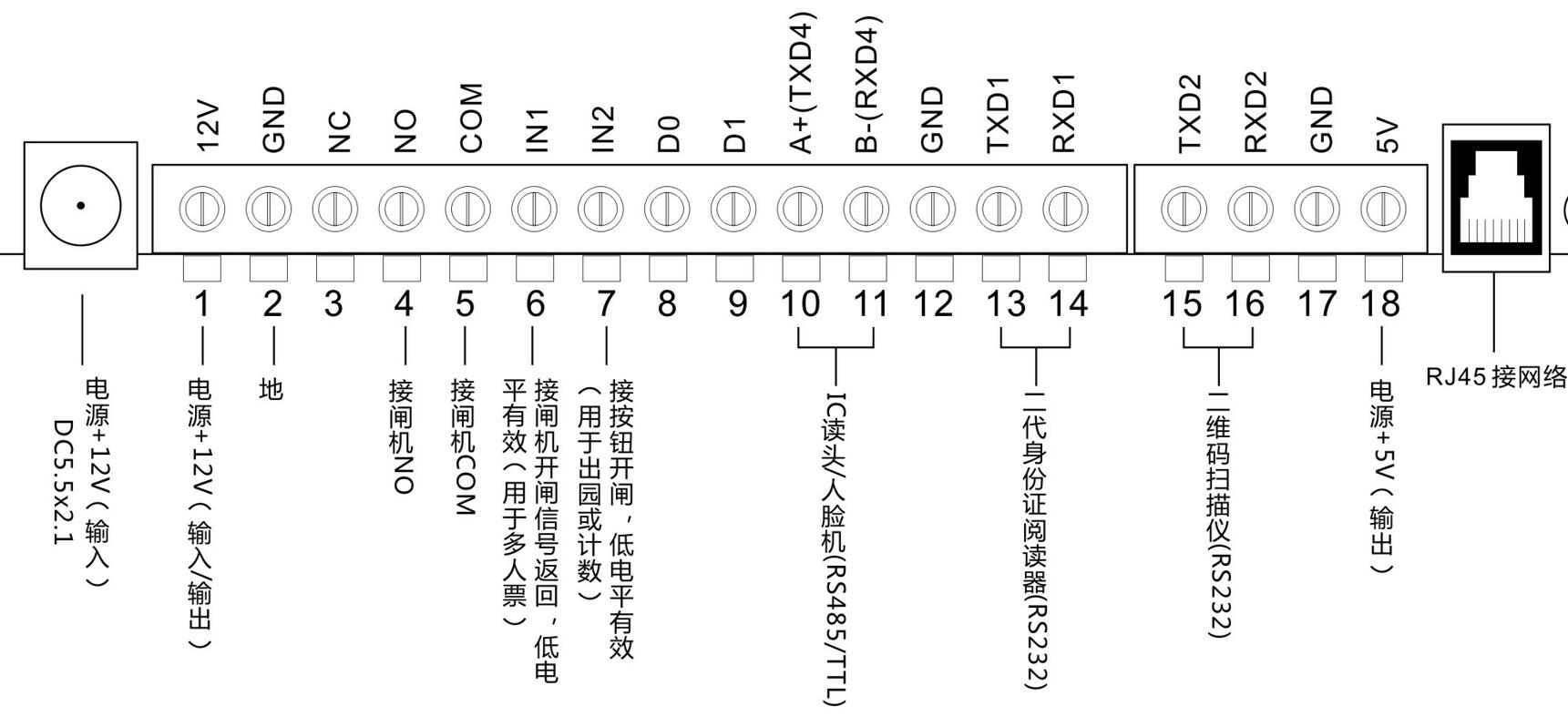

从左向右讲解:

1、12V电源输入接口，此端口功能是用于DC2.1电源插头给景区闸机控制板供电使用。

2、标号数字1-2端口，用于12V接线给景区闸机控制板供电使用

3、标号数字3-5端口，用于控制闸机开闸，数字4接闸机NO，数字接闸机COM接口。

4、标号数字6端口，用于接闸机回程信号（低电平有效），用于团体票使用，团体票只需要刷票一次，设备根据闸机回程信号及超时时间自动触发开闸，直到团体数减至零

5、标号数字7端口，用于接按钮开闸（或计数使，低电平有效），当有信号产生时，数据传至服务器，同时会触发继电器输出一次。

6、标号数字8-9端口，韦根输出，用于将卡号以韦根输出至第三方控制器。

7、标号数字10-12端口，用于接IC卡读卡器或人脸识别机，端口为RS485/TTL

8、标号数字13-14端口，用于接二代二代证阅读器，端口为RS232，由于二代二代证需要接5V电压，可接数字17-18端口的5V输出电源。

9、标号数字15-16端口，用于接二维码扫描头，二维码扫描头使用的也是5V电压，可以接17-18端口，由于塞伯罗斯二维码读卡器使用的是宽电压，支持5-12V，也可以使用1-2端口的12V电压

10、标号数字17-18端口，提供5V电源输出，切记：不可接接12V电源否则会烧掉闸机主板?

11、RJ45接网络端口，通过TCP/IP连接网络。

?
